Basilea
IBM PC совместимая процессорная плата на базе M6117D System-On-Chip с интегрированным 386SX40 CPU и M1217B чипсетом
Specification -
- 2 SIMM72 слота для RAM
- поддерживаются только односторонние модули (двусторонние модули могут определяться не полного размера, так же модули у которых в чипах количество столбцов отличается от количество рядов могут определяться не полностью)
- поддерживаются как EDO так и FPM память (одновременная работа двух модулей разного типа не проверялась и не гарантируется),
- максимальный объем памяти - 32 мегабайта
- PS/2 порты для клавиатуры и мыши
- 2 COM порта
- слот для CF карты
- Real-time clock (RTC) с резервной батареей
- PC-speaker
Changes
- Version 1.2.2
- Оптимизация расположения элементов
- все конденсаторы 0.1u и больше заменены на 0805
- Version 1.1
- обновлен Silksreen
- Version 1.0
- Оптимизация расположения элементов
- Version 0.6
- пофикшена разводка сигналов CAS/RAS к SIMM слотам
- Version 0.3
- первая версия реализованная в железе

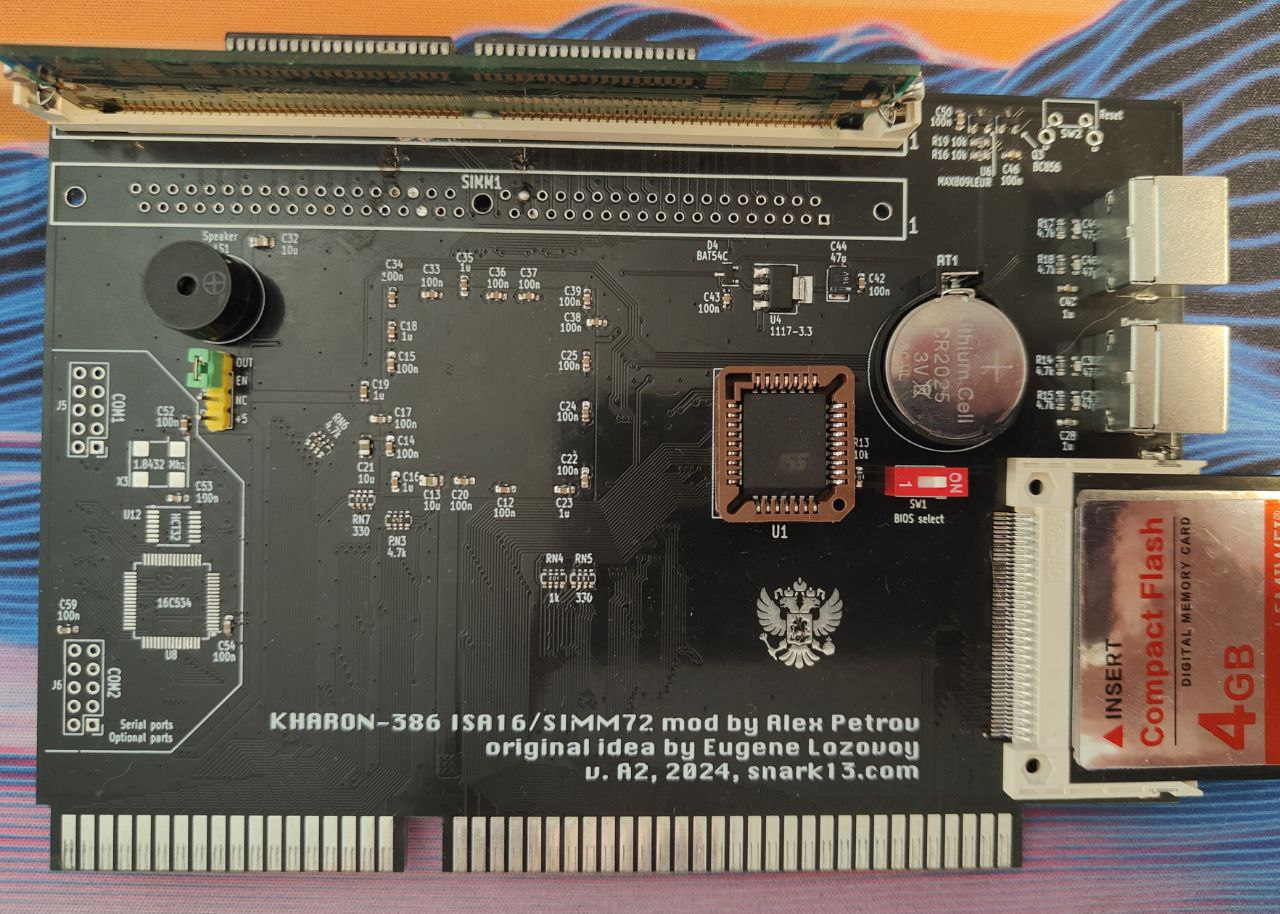

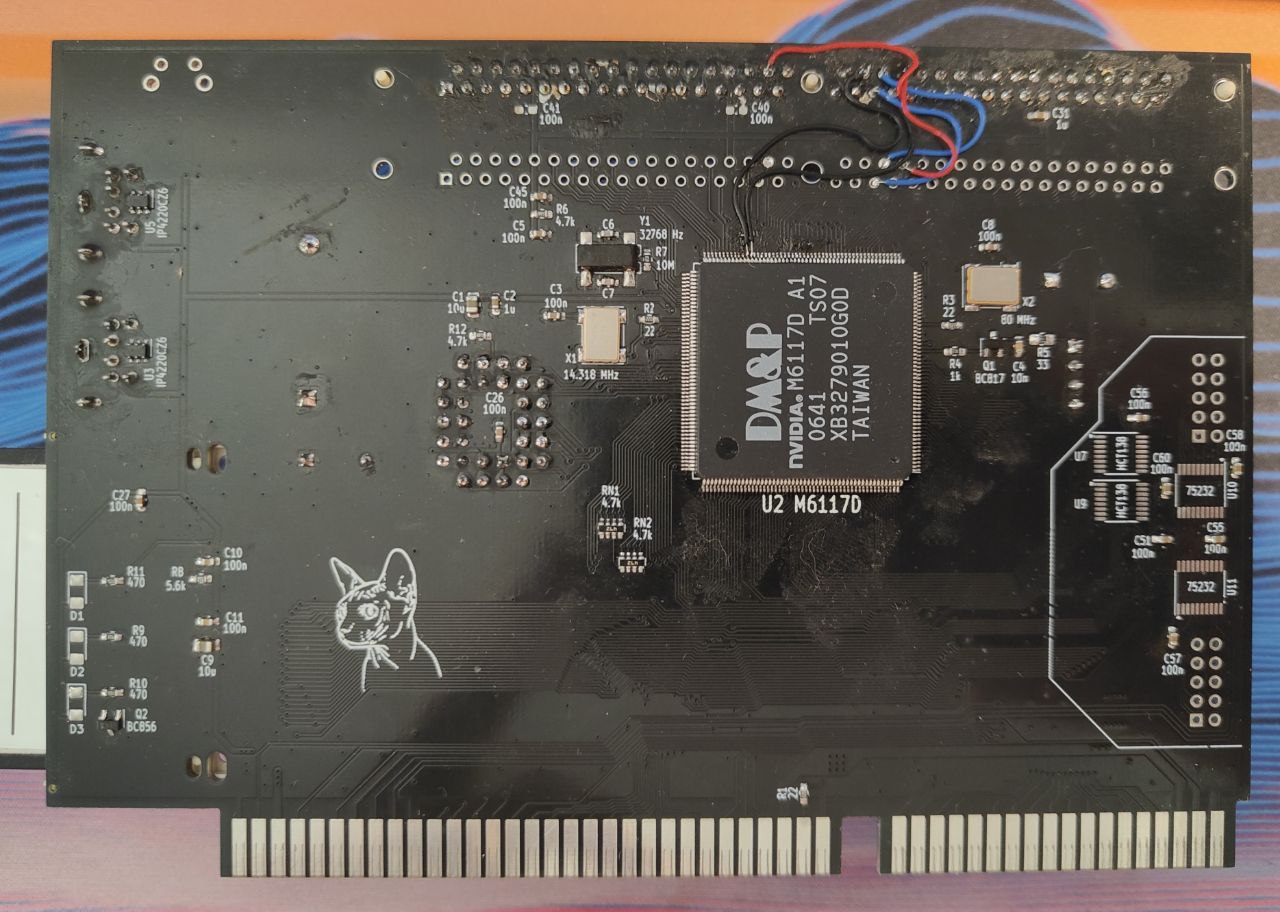

Images
Изображения версии 0.3 в папке images/0.3

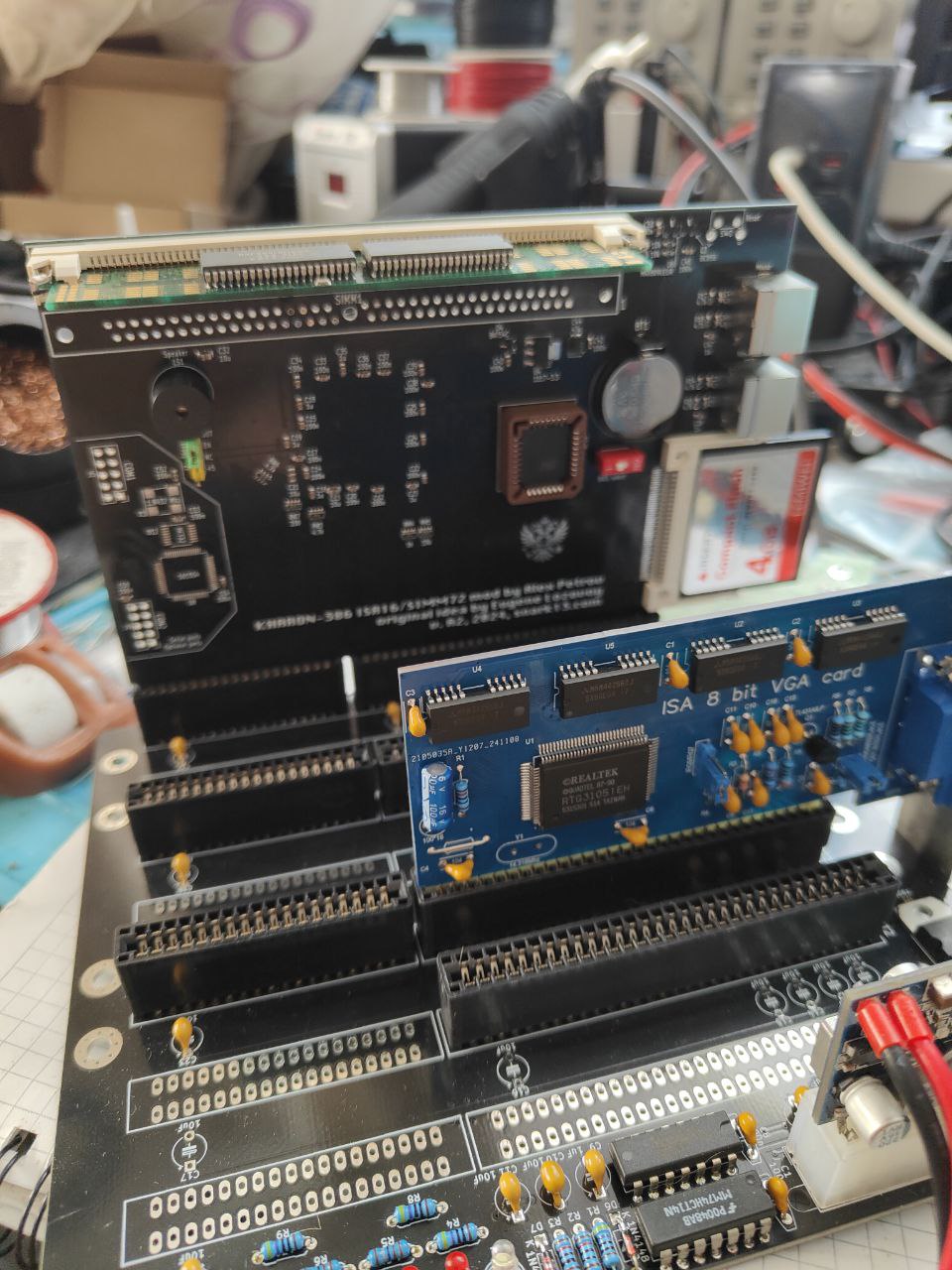

Первая версия во время тестов -
Related projects
Данный проект основан на проекте Евгения Лозового Kharon-386 -
